Tipos de retroiluminación explicados: DLED vs ELED vs Mini LED vs QLED
Al comparar televisores LED, muchos compradores se centran en el tamaño de la pantalla y la resolución, pero hay un parámetro clave que a menudo se malinterpreta: el tipo de retroiluminación.
Términos como DLED, ELED, Mini LED y QLED se utilizan ampliamente en las descripciones de productos, pero con frecuencia se confunden con tecnologías de panel. En realidad, estos términos describen principalmente cómo se ilumina un televisor LCD tradicional, no el panel LCD en sí.
En este artículo, explicamos las diferencias entre estas tecnologías de retroiluminación de una manera clara y práctica, especialmente desde la perspectiva de fabricación y comercio mayorista.

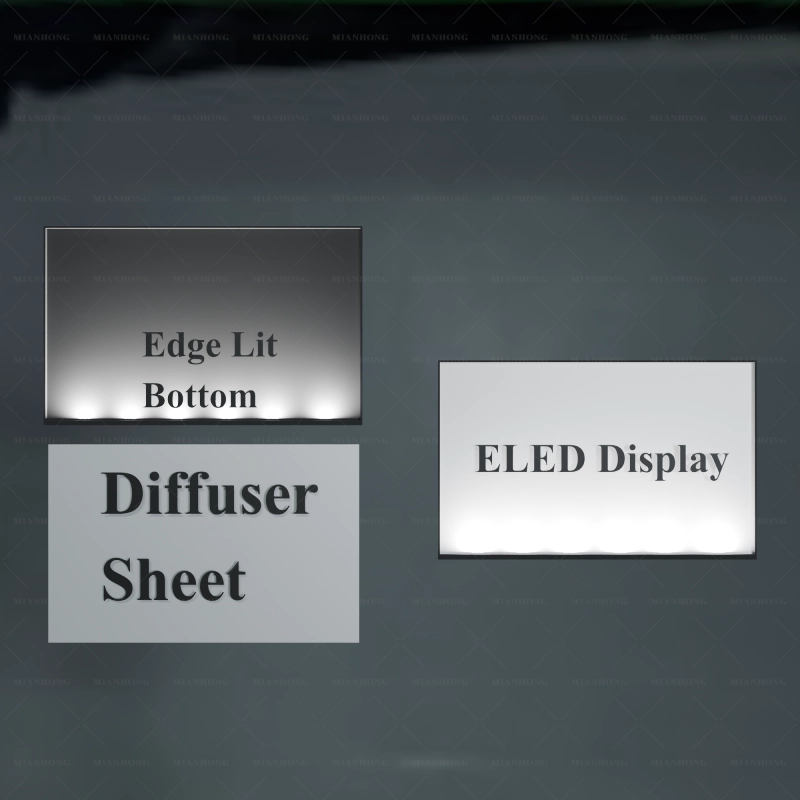

¿Qué es ELED (Edge lit LED)?
ELED, abreviatura de Edge lit LED, es un diseño de retroiluminación en el que las fuentes de luz LED se colocan en los bordes de la pantalla, en lugar de estar distribuidas detrás de todo el panel. La luz se guía a través de la pantalla mediante placas guía de luz y películas ópticas.
Características principales de ELED:
Los chips LED se colocan a lo largo de los bordes de la pantalla
Permite diseños de televisores ultradelgados
Menor contraste y uniformidad de brillo en comparación con DLED
El costo más bajo entre las soluciones comunes de retroiluminación LED
Mercados típicos para televisores ELED:
Televisores LED de nivel de entrada
Canales de distribución sensibles al precio
Mercados donde se prioriza el diseño delgado sobre la uniformidad de imagen
Desde la perspectiva de fabricación, ELED ya se utiliza muy raramente en los nuevos modelos de televisores, principalmente debido a preocupaciones relacionadas con la fiabilidad a largo plazo.
Debido a que las fuentes de luz están concentradas en los bordes, el calor puede acumularse con el tiempo, lo que puede dañar películas ópticas como la película difusora o la película de mejora de brillo. Esto puede provocar degradación del brillo, amarillamiento o una iluminación irregular después de un uso prolongado.
Al menos dentro de nuestro propio proceso de fabricación de televisores, las soluciones de retroiluminación ELED ya han sido eliminadas. Ya no adoptamos estructuras ELED en nuevos modelos de producción, ya que no cumplen con nuestros estándares de fiabilidad a largo plazo.
Aunque los diseños ELED pueden lograr un perfil extremadamente delgado, la tecnología de retroiluminación DLED también ha continuado evolucionando. Un concepto importante en el diseño moderno de DLED es OD (Optical Distance), que se refiere a la distancia entre el módulo de retroiluminación y el panel LCD.
Mediante la optimización continua de la estructura de retroiluminación y de los materiales ópticos, nuestras soluciones DLED actuales pueden alcanzar un OD de aproximadamente 20 mm. Esto nos permite mantener una excelente uniformidad de brillo y rendimiento de visualización, al mismo tiempo que equilibramos el diseño del gabinete y la eficiencia de carga en contenedores, lo que convierte a DLED en una solución más práctica tanto en rendimiento del producto como en logística.
¿Qué es DLED (retroiluminación Direct LED)?
DLED, o Direct LED, utiliza chips LED dispuestos directamente detrás del panel LCD, distribuyendo la luz de manera más uniforme en toda la pantalla. Esta estructura mejora la uniformidad del brillo y la gestión térmica en comparación con los diseños edge lit.
Características principales de DLED:
-
Los LED se colocan en toda la parte posterior del panel
-
Brillo más uniforme y mejor contraste
-
Ligeramente más grueso que ELED, pero más estable
-
Mejor disipación térmica y mayor vida útil
-
El costo se mantiene bien controlado para la producción en masa
Tendencia actual del mercado:
DLED backlight structure with evenly mounted LED strips.Hoy en día, la mayor parte de la producción de televisores LED ha migrado a DLED, ya que ofrece un mejor equilibrio entre costo, rendimiento y durabilidad. Para los mercados principales y emergentes, DLED se ha convertido en la solución de retroiluminación estándar para un uso confiable a largo plazo.
The LEDs are uniformly attached to the back cabinet, ensuring balanced light distribution and thermal performance.
Los LED se fijan de forma homogénea al gabinete posterior, lo que garantiza una distribución equilibrada de la luz y un buen rendimiento térmico.
¿Qué es el OD (Optical Distance) en el diseño de retroiluminación DLED?
OD, abreviatura de Optical Distance, se refiere a la distancia física entre el módulo de retroiluminación y el panel LCD. En una estructura de retroiluminación DLED, el OD desempeña un papel clave en el equilibrio entre el grosor del panel, la uniformidad del brillo y el rendimiento térmico.
Un OD mayor permite que la luz de las tiras LED se disperse de forma más uniforme antes de llegar al panel, lo que ayuda a mejorar la uniformidad. Sin embargo, también incrementa el grosor total del gabinete del televisor. Reducir el OD exige un diseño óptico más preciso, que incluye películas difusoras optimizadas, patrones de distribución de luz y una disposición más cuidada de los LED.
Con las mejoras en la estructura de retroiluminación y en los materiales ópticos, las soluciones DLED modernas pueden alcanzar valores de OD mucho más pequeños que antes. En nuestro proceso de fabricación actual, el OD se ha reducido a aproximadamente 20 mm, manteniendo al mismo tiempo un brillo estable y una distribución de luz uniforme.
Este diseño de OD optimizado permite que los televisores DLED sigan siendo relativamente delgados, sin perder las ventajas de la retroiluminación directa. Además, mejora el equilibrio térmico y respalda aspectos prácticos como la eficiencia del diseño del gabinete y la carga en contenedores, lo que convierte a DLED en una solución bien equilibrada tanto para el rendimiento de imagen como para la producción a gran escala.
Comparación de capacidad de carga con diferentes valores de OD
| Nuestro modelo de TV | OD (mm) | Capacidad de carga por contenedor 40HQ |
|---|---|---|
| 3215KX | 28 | 2400 unidades |
| 3215K2 | 20 | 2720 unidades |
Aunque un OD de 20 mm aporta muchas ventajas, también introduce mayores desafíos de fabricación para nuestros clientes. Con una distancia tan reducida entre la retroiluminación y el panel LCD, la instalación de la lámina difusora se vuelve más compleja. Cualquier pequeña irregularidad o relieve en el difusor puede provocar puntos brillantes visibles o sombras de luz una vez que el televisor está completamente ensamblado.
Por esta razón, aunque valores de OD más pequeños mejoran la delgadez del gabinete y la eficiencia de carga en contenedores, se requieren procesos de producción cuidadosos y una alineación óptica precisa para mantener una calidad de imagen uniforme.

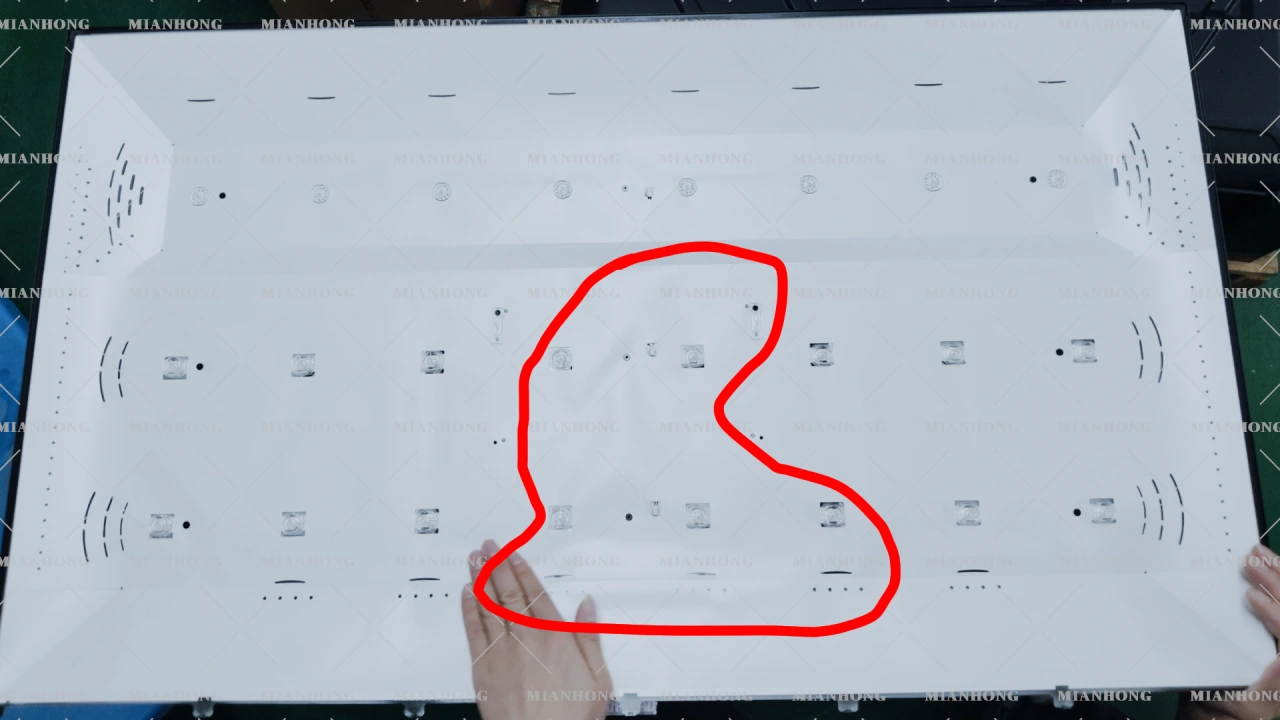

El círculo rojo resalta una zona elevada causada por la dificultad de instalación. Si no se corrige, puede generar puntos brillantes irregulares en el televisor terminado.
¿Qué es la retroiluminación Mini LED?
Mini LED es una tecnología de retroiluminación avanzada para televisores LED modernos. Utiliza chips LED mucho más pequeños que los del DLED tradicional, lo que permite implementar cientos o incluso miles de zonas de atenuación local. Esto proporciona un mayor brillo, mejor contraste y un control preciso de la luz, manteniendo el panel LCD subyacente.
Mini LED puede ofrecer un rendimiento cercano al OLED en términos de contraste y HDR, mientras conserva las ventajas del LCD, como durabilidad y rentabilidad para la producción a gran escala.
Cualquier televisor con retroiluminación que soporte atenuación local puede considerarse un televisor Mini LED. La presencia de atenuación local permite que el televisor controle el brillo en diferentes zonas de manera independiente, lo cual es la ventaja central de la tecnología Mini LED. Por supuesto, el número de chips LED y la cantidad de zonas de atenuación determinarán el rendimiento final de la imagen y el precio del producto.
Desde la perspectiva de fabricación, esto significa que no todos los televisores Mini LED son iguales. Los televisores con más LEDs y más zonas de atenuación pueden lograr mejor contraste, rendimiento HDR y un control de luz más preciso, pero también requieren un diseño óptico más complejo y un mayor costo de producción.
En mi opinión, al explicar Mini LED a los clientes, es útil enfocarse en la funcionalidad de la atenuación local y su efecto en la imagen, en lugar de limitarse al término “Mini LED”, porque la experiencia real de visualización depende de los detalles de implementación.
DLED TV (izquierda) vs Televisor Mini LED (derecha). El Mini LED ofrece un mejor contraste gracias a la tecnología de atenuación local.
Las zonas de retroiluminación se encienden únicamente donde se requiere brillo, mejorando el contraste al mantener sin iluminación las áreas oscuras.
Tira Mini LED vs Placa de retroiluminación Mini LED
En la producción práctica, las retroiluminaciones Mini LED se implementan principalmente en dos formas estructurales: diseños con tiras Mini LED y diseños con placas de retroiluminación Mini LED. Aunque ambos soportan atenuación local, su estructura y requisitos de fabricación son diferentes.
Los diseños con tiras Mini LED colocan los chips Mini LED en módulos de tira, similar a los layouts tradicionales DLED pero con una densidad de LED mucho mayor. Este enfoque ofrece flexibilidad en la distribución y control de costos, haciéndolo adecuado para una gama más amplia de tamaños de pantalla y posiciones de mercado.
Los diseños con placas de retroiluminación Mini LED montan los chips Mini LED directamente sobre un PCB completo de retroiluminación. Esto permite una colocación de LED extremadamente densa y zonas de atenuación más finas, resultando en mejor uniformidad de brillo y contraste. Sin embargo, también aumenta la complejidad de producción, el costo y los requerimientos de gestión térmica.
| Elemento | Tira Mini LED | Placa de retroiluminación Mini LED |
|---|---|---|
| Distribución de LED | Mini LEDs montados en módulos de tira | Mini LEDs montados en PCB completo |
| Zonas de atenuación local | Media a alta | Alta a muy alta |
| Uniformidad de brillo | Buena | Muy buena |
| Complejidad de fabricación | Moderada | Alta |
| Nivel de costo | Controlado | Más alto |
| Posicionamiento típico | Gama media a media-alta | Alta gama y modelos flagship |
¿Qué es la retroiluminación QLED (Quantum)?
QLED se utiliza ampliamente en televisores LED para mejorar el rendimiento del color, especialmente en la gama de colores y el brillo máximo. Al optimizar cómo la luz se convierte en componentes rojo y verde, los televisores QLED pueden mostrar colores más vivos y saturados, algo especialmente notable en contenido HDR.
Es importante destacar que QLED no modifica el panel LCD en sí. Se trata de una tecnología de mejora del color que funciona junto con el sistema de retroiluminación.
Película de puntos cuánticos fotoluminiscentes para QLED
La solución QLED más común y actualmente producida en masa se basa en la fotoluminiscencia. En este diseño, se utilizan chips LED azules como fuente de retroiluminación. Una película de puntos cuánticos, que aparece ligeramente amarilla, se coloca en el conjunto óptico.
Cuando la luz azul pasa a través de esta película de puntos cuánticos, parte de la luz se convierte en longitudes de onda rojo y verde de alta pureza. La luz azul restante, junto con la luz roja y verde convertida, forma un espectro de color más amplio y preciso. Este método mejora significativamente la gama de colores, manteniendo la estructura de retroiluminación relativamente simple y estable.
Desde la perspectiva de fabricación, este enfoque es maduro, confiable y compatible con diseños de retroiluminación DLED y Mini LED. Además, es la implementación de QLED más adoptada en el mercado actual de televisores.

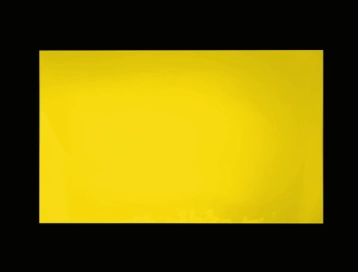

QDEF contiene puntos cuánticos rojos y verdes. La luz azul emitida por la retroiluminación LED pasa a través de la película, donde parte de la luz azul se convierte en longitudes de onda rojas y verdes. La luz azul restante, junto con la luz roja y verde convertida, forma una luz blanca con un espectro de color más amplio.
Tecnología QLED electroluminiscente
Otro concepto de QLED se basa en la electroluminiscencia, donde los materiales de puntos cuánticos emiten luz directamente cuando se aplica una corriente eléctrica. En teoría, este enfoque permite generar cada color sin depender de una retroiluminación azul o de películas de conversión de color.
El QLED electroluminiscente tiene el potencial de ofrecer mayor eficiencia, control de color más preciso y estructuras ópticas simplificadas. Sin embargo, esta tecnología aún enfrenta grandes desafíos, incluyendo estabilidad de materiales, vida útil y consistencia en la fabricación a gran escala. Como resultado, todavía no ha alcanzado la producción comercial en masa y permanece principalmente en la etapa de investigación y desarrollo.
¿Qué es la retroiluminación QD Mini LED?
QD Mini LED combina las ventajas de la tecnología de retroiluminación Mini LED y la mejora de color mediante puntos cuánticos en una única solución de pantalla. Al utilizar una retroiluminación Mini LED con atenuación local junto con una película de puntos cuánticos, los televisores QD Mini LED pueden ofrecer mayor brillo, mejor contraste y una gama de colores más amplia en comparación con los televisores LED convencionales.
Desde el punto de vista estructural, QD Mini LED no introduce un nuevo tipo de panel. Sigue siendo un televisor LCD, pero con un sistema de retroiluminación más avanzado y un diseño de capas ópticas mejorado. Esta combinación permite a los fabricantes equilibrar calidad de imagen, estabilidad en la producción y escalabilidad, haciendo de QD Mini LED una opción práctica para televisores de gran tamaño y alto rendimiento.
Conclusión
<p data-start=»107″ data-end=»389″>
Comprender las diferentes tecnologías de retroiluminación de televisores ayuda a evitar muchos malentendidos comunes en el mercado. Desde ELED y DLED hasta Mini LED, QLED y QD Mini LED, las diferencias clave se encuentran en <strong data-start=»296″ data-end=»351″>cómo se genera, distribuye y controla la luz</strong>, más que en el propio panel LCD.
</p>
<p data-start=»391″ data-end=»842″>
A medida que los diseños de retroiluminación continúan evolucionando, factores como <strong data-start=»448″ data-end=»564″>uniformidad del brillo, gestión térmica, rendimiento del color, complejidad de fabricación y eficiencia logística</strong> deben considerarse en conjunto. Desde la perspectiva de la fabricación, las soluciones modernas DLED y Mini LED ofrecen un enfoque equilibrado entre calidad de imagen, fiabilidad y producción a gran escala, mientras que QLED y QD Mini LED mejoran aún más el color y la experiencia general de visualización.
</p>
<p data-start=»844″ data-end=»1034″>
La elección del tipo de retroiluminación adecuado siempre debe basarse en los <strong data-start=»904″ data-end=»939″>requisitos reales de aplicación</strong>, el posicionamiento en el mercado objetivo y la estabilidad del producto a largo plazo, en lugar de depender únicamente de la terminología.
</p>
| Tipo de retroiluminación | Rendimiento de color | Brillo máximo | Atenuación local | Precio |
|---|---|---|---|---|
| ELED | Medio | Medio | No | Más bajo |
| DLED | Bueno | Bueno | No | Bajo |
| Mini LED | Bueno | Alto | Sí | Medio |
| QLED | Muy bueno | Alto | Depende de la retroiluminación | Medio |
| QD Mini LED | Excelente | Muy alto | Sí | Alto |
FAQ
1. ¿QLED es una tecnología de panel o de retroiluminación?
QLED no es una tecnología de panel. Es una solución de mejora de color que utiliza una película de puntos cuánticos para mejorar la gama de colores y el brillo. La pantalla subyacente sigue siendo un panel LCD combinado con retroiluminación LED.
2. ¿Todos los televisores Mini LED tienen la misma calidad de imagen?
No. Aunque todos los televisores Mini LED soportan atenuación local, el número de chips LED y de zonas de atenuación tiene un gran impacto en el contraste, el control del brillo y la calidad general de la imagen. Un mayor número de zonas generalmente resulta en un mejor rendimiento y un costo más alto.
3. ¿Por qué ELED se utiliza raramente en los modelos nuevos de televisores?
ELED concentra las fuentes de luz LED en los bordes, lo que dificulta la disipación de calor con el tiempo. Esto puede afectar las películas ópticas y provocar degradación del brillo o iluminación desigual, especialmente en televisores de gran tamaño. Por esta razón, muchos fabricantes han optado por diseños DLED.
4. ¿Qué significa OD y por qué es importante en televisores DLED y Mini LED?
OD se refiere a Optical Distance, que es el espacio entre el módulo de retroiluminación y el panel LCD. Un OD más pequeño permite un gabinete más delgado y una mejor eficiencia de carga en contenedores, pero también requiere un diseño óptico más preciso y un control de fabricación más estricto.
5. ¿Cuál es la diferencia entre Mini LED y QD Mini LED?
Mini LED mejora el contraste y el brillo mediante zonas de retroiluminación densas y atenuación local. QD Mini LED combina la retroiluminación Mini LED con la tecnología de película de puntos cuánticos, aumentando aún más la gama de colores mientras mantiene los beneficios de los televisores basados en LCD.
